Vodomjer od 50 mm

Vodomjer od 50 mm
● Suhi tip
● Uklonjiva struktura
● Magnetni pogon

Pošaljite upit

Opis

Uvod u proizvod

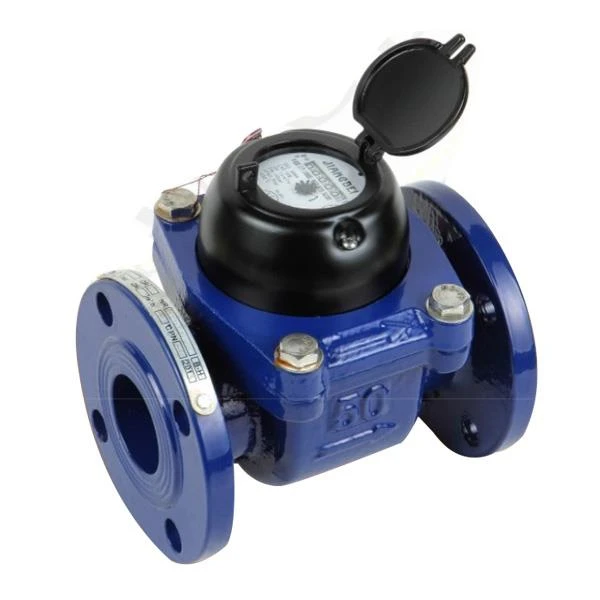

Mjerač vode od 50 mm je mjerač vode s magnetskim pogonom za ultrasuhe vodomjere za industrijske primjene i navodnjavanje, u skladu s ISO 4064. Svi materijali u dodiru s vodom svjesno su odabrani od poznate otpornosti na koroziju. Epoksidni premaz iznutra i izvana, s dobrom otpornošću na koroziju. Odvojivi mjerni mehanizam može se lako ukloniti radi pregleda, održavanja i zamjene.

Primjena

Mjerač vode od 50 mm dizajniran je za hlađenje hladne vode koja prolazi kroz cjevovod.

Značajke

● Suhi tip

● Uklonjiva struktura

● Magnetni pogon

● Registar vakuumskog senzora

● Protiv zamagljivanja

● Dugotrajno jasno čitanje

● Mali gubitak tlaka

● Mjerač vode od 50 mm ima veliku zajedničku vrijednost

● Jednostavno održavanje

● Hladno i vruće

Tehnički podaci protoka

TIP	mm	Q3/Q1	Q4	Q3	Q2	Q1	Min	Maks
			m³/h				m³
LXLC-50 LXLC-50B	50	50	31.25	25	0.8	0.5	0.005 0.001	999999
		63			0.635	0.397
LXLC-65 LXLC-65B	65	50	50	40	1.28	0.8	0.005 0.001	999999
		63			1.025	0.635
LXLC-80 LXLC-80B	80	50	78.7	63	2.016	1.26	0.005 0.001	999999
		80			1.26	0.7875
LXLC-100 LXLC-100B	100	50	125	100	3.2	2.0	0.005 0.001	999999
		80			2.0	1.25
LXLC-125 LXLC-125B	125	50	200	160	5.12	3.2	0.005 0.001	999999
		80			3.2	2
LXLC-150 LXLC-150B	150	50	312.5	250	8	5	0.05 0.01	9999999
		80			5	3.125
LXLC-200 LXLC-200B	200	50	500	400	12.8	8	0.5 0.1	99999999
		63			10.16	6.349
LXLC-250B	250	50	787	630	20.16	12.6	0.5 0.1	9999999
LXLC-300B	300	50	1250	1000	32	20	0.5 0.1	99999999
LXLC-400B	400	50	2000	1000	51.2	32	0.5 0.1	99999999

Najveća dopuštena pogreška

Točnost između Q1 i Q2 ± 5%

Točnost između Q2 i Q4 ± 2%(± 3%za toplu vodu)

Dimenzije i težina

TIP	Duljina	Širina	Visina	Spajanje niti			Težina
	mm			Dmm	D1 mm	DXN	kg
LXLC-50 LXLC-50B	200	232	380	165	125	M16x4	12 11
		256	400
LXLC-65 LXLC-65B	200	232	380	185	145	M16x4	13
		256	400
LXLC-80 LXLC-80B	225	252	360	200	160	M16x8	16 14.4
		276	400
LXLC-100 LXLC-100B	250	262	380	220	180	M16x8	18 16.4
		286	400
LXLC-125 LXLC-125B	250	275	380	250	210	M16x8	20 19
		301	400
LXLC-150 LXLC-150B	300	325	420	285	240	M20x8	38
		346	500
LXLC-200 LXLC-200B	350	352	420	340	295	M20x8	64
		373	500
LXLC-250B	450	493	730	395	350	M20x12	94
LXLC-300B	500	516	730	445	400	M20x12	114
LXLC-400B	600	631	830	565	515	M24x16	199
