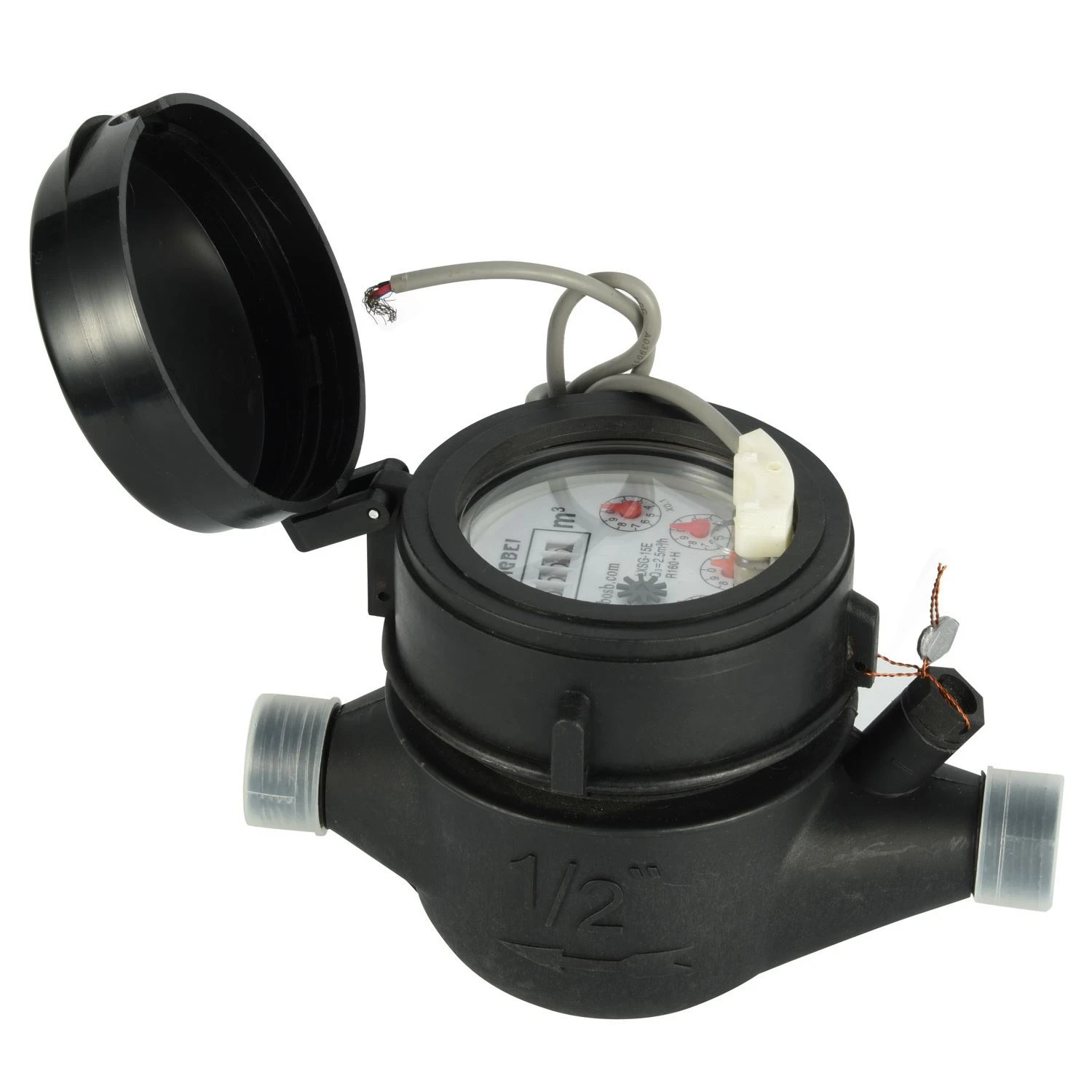

LXSGY-Es je plastični impulsni turbinski mjerač super suhe vode za stambenu primjenu u veličinama 15 mm-50 mm za hladnu vodu. Lagan je, ekonomičan' može izdržati radni pritisak PN16. U međuvremenu, može biti unaprijed opremljen ili s funkcijom impulsnog izlaza.
Značajke
| Model br. | LXSGY-E |
| Nominalni promjer | 15-50 mm |
| Načelo | Brzina mjerača vode |
| Radno okruženje | Mjerač suhe vode |
| Radni pritisak | 1,0 MPa ili 1,60 Karta |
| Birajte | Osušiti |
| R=Q3/Q1 | 80/100/125/160 |
| Klasa | B/C |
| Impulsni izlaz | Da |
| Zaštitni znak | JIANGBEI/OEM |
| Transportni paket | Izvoz kartona |
| Specifikacija | Plastično tijelo i plastični spojevi |
| HS kod | 90282010 |
Opcijske značajke
*Nekoliko duljina i spojeva dostupnih na zahtjev
*Nepovratni ventil
*Opcija impulsnog izlaza: trstični prekidač; hodnik ili nemagnetna metalna ploča.
*Tijelo mjerača: Mjer, plastika, željezo i nehrđajući čelik za odabir.
Radni uvjeti
Temperatura vode: ≤50ºC za mjerač hladne vode
Tlak vode: ≤1MPa ili 1.6MPa po izboru (10bar ili 16bar po izboru)
Zahtjevi za instalaciju
*Mjerač treba postaviti u vodoravan položaj sa smjerom toka koji pokazuje strelica bačena u kućište mjerača s registrom prema gore.
*Prije instalacije cjevovod se mora isprati.
*Mjerač bi trebao biti stalno pun vode tijekom rada.
Najveća dopuštena pogreška
U donjoj zoni od Qmin (Q1) uključujući do, ali isključujući Qt (Q2) je ± 5%.
U gornjoj zoni od Qt (Q2) uključivo do uključujući Qmax (Q4) uključujući ± 2%(mjerač hladne vode).
U gornjoj zoni od Qt (Q2) uključivo do uključujući Qmax (Q4) je ± 3% (mjerač tople vode).
Pribor
Svaki mjerač vode ima jednu kompletnu spojnicu koja je opcionalna: cijev od 2 komada, matica od 2 komada i brtva od 2 komada
GLAVNI TEHNIČKI PODACI Prema ISO4064: 2003 (stari standard)
| Veličina | Inča | Klasa | Qmax | Qn | Qt | Qmin | Minimalno čitanje | Maksimalno čitanje |
| Maksimalni protok | Nominalni protok | Prijelazni tok | Min protok | |||||
| DN (mm) | m³/h | L/h | m³ | |||||
| 15 | 1/2" | B | 3 | 1.5 | 120 | 30 | 0.00005 | 99999 |
| C | 22.5 | 15 | ||||||
| 20 | 3/4" | B | 5 | 2.5 | 200 | 50 | 0.00005 | 99999 |
| C | 37.5 | 25 | ||||||
| 25 | 1" | B | 7 | 3.5 | 280 | 70 | 0.00005 | 99999 |
| C | 52.5 | 35 | ||||||
| 32 | 11/4" | B | 12 | 6 | 480 | 120 | 0.00005 | 99999 |
| C | 90 | 60 | ||||||
| 40 | 11/2" | B | 20 | 10 | 800 | 200 | 0.00005 | 99999 |
| C | 150 | 100 | ||||||
| 50 | 2" | B | 30 | 15 | 3000 | 450 | 0.00005 | 99999 |
| C | 225 | 90 | ||||||
GLAVNI TEHNIČKI PODACI Prema ISO4064: 2014(Novi standard)
| DN | Mm | 15 | 20 | 25 | 32 | 40 | 50 |
| VELIČINA | Inča | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
| Q4(m³/h) | 3.125 | 5 | 7.875 | 12.5 | 20 | 31.25 | |
| Q3(m³/h) | 2.5 | 4 | 6.3 | 10 | 16 | 25 | |
| R80 | Q2(L/h) | 50 | 80 | 126 | 200 | 320 | 500 |
| Q1(L/h) | 31.25 | 50 | 78.75 | 125 | 200 | 312.5 | |
| R100 | Q2(L/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(L/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R125 | Q2(L/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 320 |
| Q1(L/h) | 20 | 32 | 50.4 | 80 | 128 | 200 | |
| R160 | Q2(L/h) | 25 | 40 | 63 | 100 | 160 | 250 |
| Q1(L/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 156.2 | |
| Minimalno očitanje (m³) | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | |
| Maksimalno očitanje (m³) | 99999 | 99999 | 99999 | 99999 | 99999 | 99999 | |
| Maksimalni tlak (MAP) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Maksimalni gubitak (ΔP) | 63 | 63 | 63 | 63 | 63 | 63 | |
| Maksimalna temperatura | T50 | T50 | T50 | T50 | T50 | T50 | |
| Opcija impulsnog izlaza | trstični prekidač | Vmax=24V, Imax=100mA, Pmax=2W | |||||
| dvorana | / | ||||||
| nemagnetna metalna ploča | / | ||||||
Dimenzije i težina
| Veličina mjerača | Duljina | Širina | Visina | Spajanje niti |
| Dia | ||||
| DN | L | B | H | D |
| mm | mm | |||
| 15 | 165 | 94 | 107.5 | G 3/4B |
| 20 | 190 | 94 | 107.5 | G 1B |
| 25 | 260 | 98 | 117.5 | G1 1/4B |
| 32 | 260 | 98 | 117.5 | G1 1/2B |
| 40 | 245 | 122 | 141.5 | G 2' B |
| 50 | 300 | 130 | 150 | G2 1/2 B |
Pitanja
P1. Koje je naše jamstvo?
O: 5 godina jamstva. Ako postoji bilo kakav problem kvalitete na našim vodomjerima, preuzeli bismo punu odgovornost.
Q2. Zašto odabrati JIANGBEI vodomjer?
O: Testiramo protok, test demagnetiziranja, test protiv magnetizma, gubitak tlaka, test maksimalnog tlaka, test izdržljivosti, strogo prema standardima ISO 4064 i EN 14154. Također, imamo CNAS certificirani laboratorij za mjerenje vode kako bismo bili sigurni da naši vodomjeri mogu u potpunosti zadovoljiti različite zahtjeve klijenata.
Q3. Koji su vaši uvjeti pakiranja?
O: Općenito, pakiramo sevodomjeriujak karton,drvena paleta ili drvena kutija. Također možemo staviti vašu robnu marku ili LOGO na pakiranje nakon što dobijemo vaša ovlaštenja.
Q4. Koji su vaši uvjeti plaćanja?
O: T/T 30% kao depozit, i 70% prije isporuke ili 70% protiv kopije teretnice. Mi' pokazat ćemo vam fotografijesvoje vodomjerei pakete prije nego što platite ostatak.
Q5. Koji su vaši uvjeti isporuke?
O: EXW, FOB, CFR, CIF, DDU.
Q6. Što kažete na vrijeme isporuke?
O: Općenito, proći će otprilike 10-15 dana nakon primitka avansa. Određeno vrijeme isporuke ovisi o stavkama i količini vaše narudžbena vodomjere.
Q7. Možete li proizvoditi premauzorci vodomjera?
O: Da, možemo proizvesti vaše uzorke ili tehničke crteže. Možemo izraditi kalupe i čvora.
Q8. Testirate li sve svojevodomjeriprije isporuke?
O: Da, imamo 100% test prije isporuke.
Q9.Kako učiniti naše poslovanje dugoročnim i dobrim odnosima?
O: 1. Zadržavamo dobru kvalitetu i konkurentnu cijenuna našim vodomjerimakako bismo osigurali korist našim klijentima. 2. Poštujemo svakog kupca kao svog prijatelja i iskreno poslujemo i sklapamo prijateljstva s njima, bez obzira odakle oni dolazili.
